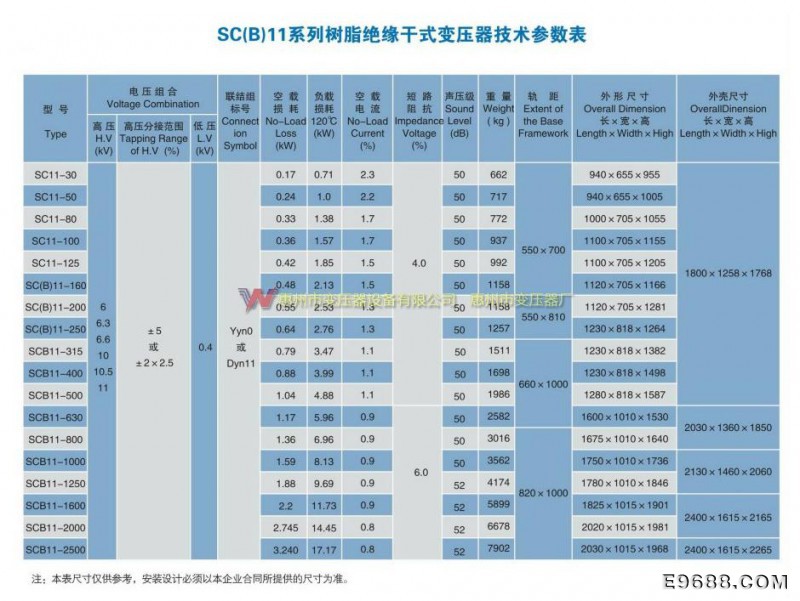

点击图片查看原图
SC(B)11系列产品结构特征：高压绕组采用玻璃丝包无氧铜导线，低压绕组用铜箔绕制，层间、段间及线圈内外而采用玻璃纤维等材料，在真空状态下由环氧树脂浇注而成。铁心采用优质冷轧硅钢片，拉板结构及独特绑扎方法。器身结构方而：线圈之间、线圈与铁心之间、线圈与夹件之间均采用弹性材料定位，以减少变压器共振，降低变压器噪声。产品优点：具有局部放电极小、可靠性高、运行寿命长、不吸潮、噪音小、防火、防爆、运行安全、休积小节省安装空间、节省维护费用、外形美观，产品的技术性能达到国内同类产品先进水平。该产品广泛用于高层建筑、石油化工厂、地下铁道、机场、火车站、港口、政府机关等重要场所，并适用于人口密集的中心场所，还十分适用于组合变电站，是新一代节能环保型产品。
技术规范
电压等级：10kV及以下
容 量：30kVA—2500kVA
分接范围：±2×2.5％(或按用户要求)
频 率：50Hz
相 数：三相或单相
联结组别：Yyn0，Dyn11或其他
冷却方式：AN，AF
温升限值：100k
使用条件：海拔不高于1000米，环境温度不大于40℃
适用标准：GB1094.11 GB／T17211
